一. 概述
插入式电磁流量计是由传感器与电磁流量转换器配套组成的。适用于测量电导率大于5μs/cm的导电液体的体积流量，广泛应用于大中型管道流体流量的测量。
二. 特点
1.结构简单，无可动部件，使用寿命长。
2.体积小，重量轻，安装方便，维护量小。
3.有截止阀型插入式电磁流量计实现了不断流即可安装、拆卸，方便用户维护、检修。
4.测量时不受被测管道材质的影响。
5.不需要衬里，不需要接地环。
三．结构形式

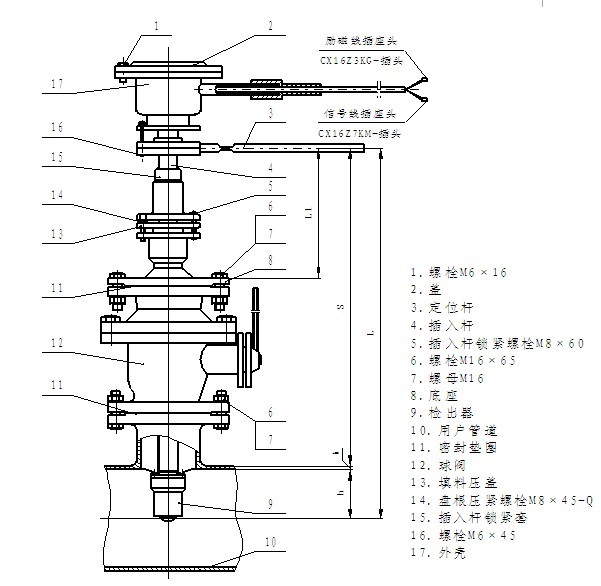

LDG型插入式电磁流量计为有截止阀型，其传感器部分结构形式如图1所示，其转换器外形及接线如图1所示。

四．传感器的安装、调试和拆卸

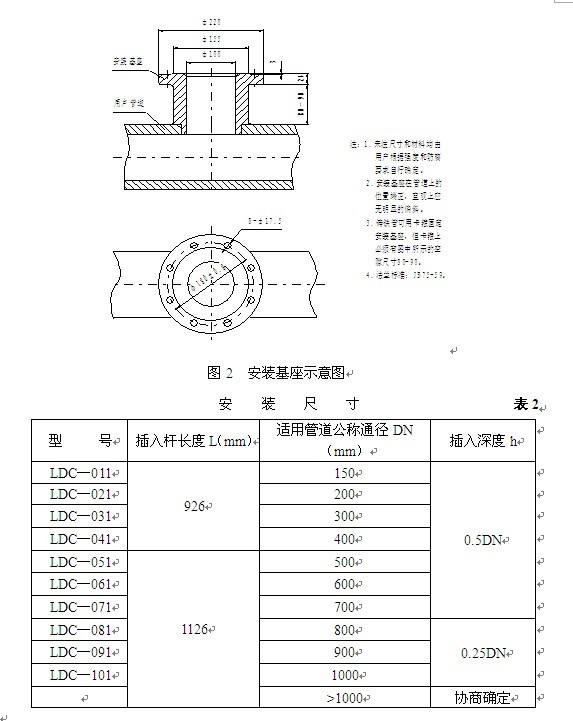

1未注明尺寸和材料均由用户根据强度和防腐要求自行确定。
2安装基座在管道上的位置端正
3铸铁管可用卡箍固定安装基座。
4法兰标准：JB75-59.
