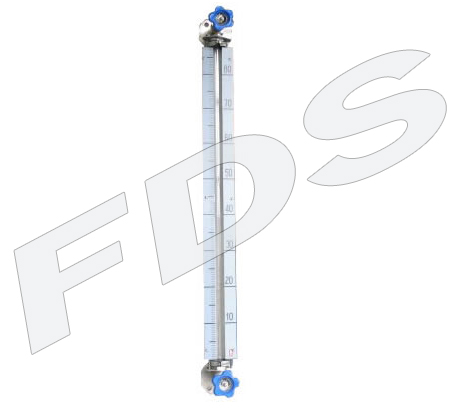

玻璃管式液位计是一种直读式液位测量仪表，适用于工业工程中一般贮液设备中的液体位置的现场检测，其结构简单，测量可靠，使传统的现场液位测量工具。 ULG-01玻璃管式液位计等同于原化工部标准定型产品HG5-227-80《玻璃管液位计》。
主要技术指标：
测量范围：0～500-0～4500mm
公称长度：500-4500mm
最高工作压力：0.6；1.0；1.6Mpa
用自闭阀最高工作压力为：0.6Mpa
最高工作温度：≤150℃
连接法兰尺寸：DN20，PN2.5突面HG20592－97（其它标准供选择）
玻璃管技术标准：QB776-80《液位计用玻璃管和玻璃板》
|
序号
|
名称 |
材料 |
|
Ⅰ |
Ⅱ |
|
1 |
玻璃管 |
Bsi |
Bsi |
|
2 |
标尺 |
Lf21 |
Lf21 |
|
3 |
连通阀 |
201 |
304SS |
|
4 |
保护套 |
A3 |
304SS |
|
5 |
其它 |
20 |
304SS |
|
玻璃管式液位计（基本型）
· ◆ 测量范围：0～500-0～4500mm
· ◆ 公称长度：500-4500mm
· ◆ 最高工作压力：0.6；1.0；1.6Mpa
· ◆ 用自闭阀最高工作压力为：0.6Mpa
· ◆ 最高工作温度：≤150℃
· ◆ 连接法兰尺寸：DN20，PN2.5突面HG20592－97（其它标准供选择
玻璃管式液位计（防腐型）
· ◆ 测量范围：0～500-0～4500mm
· ◆ 公称长度：500-4500mm
· ◆ 最高工作压力：0.6；1.0；1.6Mpa
· ◆ 用自闭阀最高工作压力为：0.6Mpa
· ◆ 最高工作温度：≤150℃
· ◆ 连接法兰尺寸：DN20，PN2.5突面HG20592－97（其它标准供选择）
|
